2021年 passiv design 考査今年は結露について

LOHAS studio

岡本博行@OKUTA

2021/10/20

すっかり涼しくなり、冬に近い秋になりました。

温泉に行きたくなるような季節ですね！

先日、OKUTAのお客様と接点がある社員を対象に、

passiv design の考査を行いました！

簡単に言えば、住宅における温熱環境やエネルギーの社内テストです。

設計や施工監理だけでなく、営業、インテリアデザイナー、など様々な職種の

社員がテストを受けます。

設計部は今年も問題の解説を担当させて頂きました。

今年は特に「結露」についてです。

お家時間が増える中、滞在時間と人数が増えれば、水蒸気量の発生etc・・・

要するに、これからの冬は結露の諸問題に当たる機会が増えると読みました。

そして何よりも結露は分かりにくい話です。

例年は「空気線図」と呼ばれるもので説明しますが、

これは理系に慣れ親しんでいる方には分かりやすいのですが

そうではないほとんどの方には分かりにくいものでした。

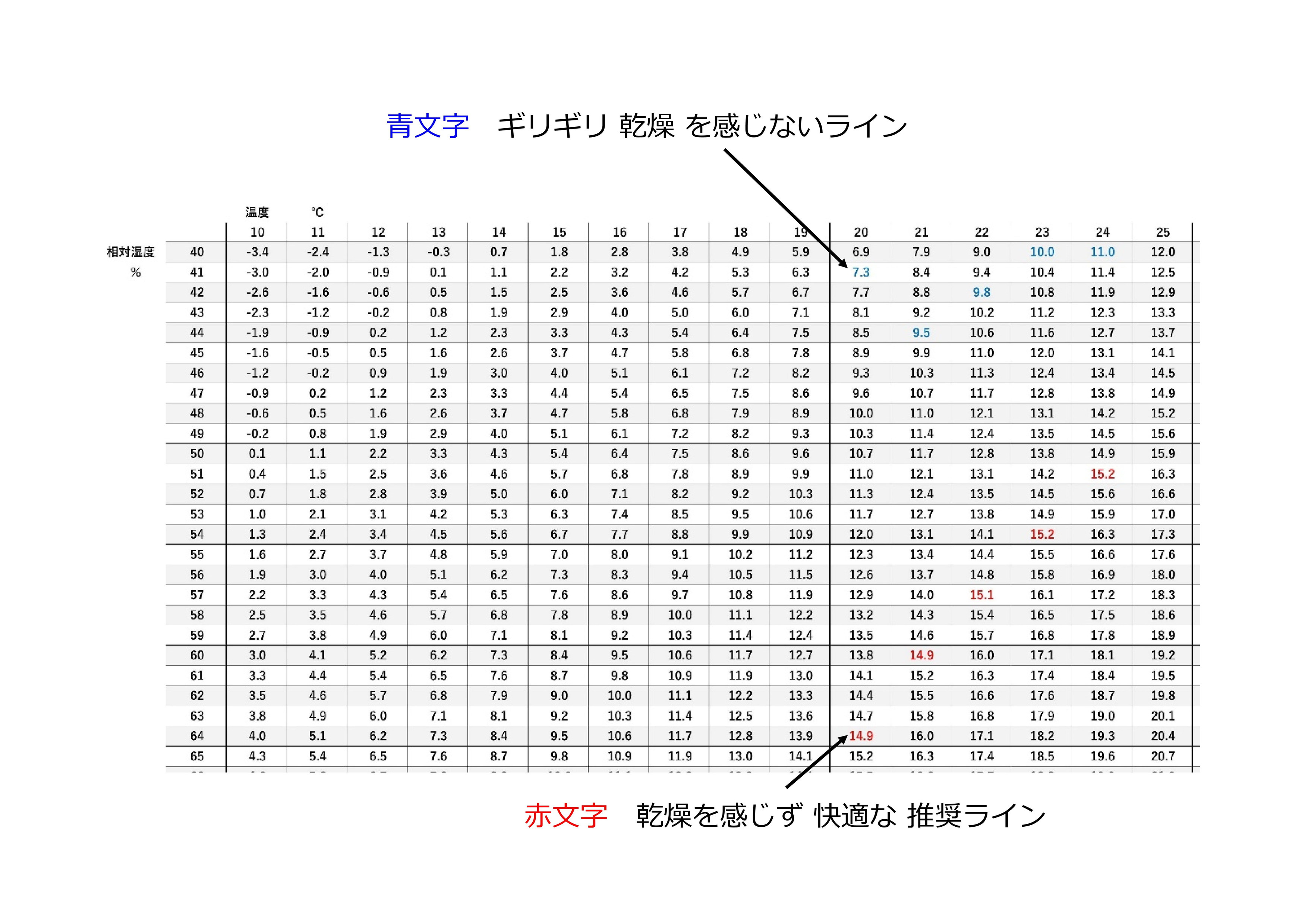

そこで概算の露点温度（結露が起こる温湿度）を表にしてみました。

概算ですが、諸要素を計算に含めたものです

上の横列が「温度」、左の縦列が「相対湿度」です。

早い話、温湿度計に出てくる温度と湿度です。

これが表の温度を下回ると露点温度に達し、結露が起こるというものです。

冬の快適のギリギリライン（乾燥を感じにくいライン絶対湿度 8.0 g/m3）

と推奨ライン（乾燥を感じず、潤いがある 11.0g/m3）を示しました。

もっとかみ砕くと、この温度を下回る部分は結露する可能性が高いです。

アルミサッシはペアガラスに関わらず、加湿器全開ではほぼ結露すると思われます。

樹脂アルミサッシでは、方位や地域によって条件次第です。

樹脂サッシ以上では、その他断熱気密換気の要素がしっかりしていれば

結露が起こらないことが多いです。

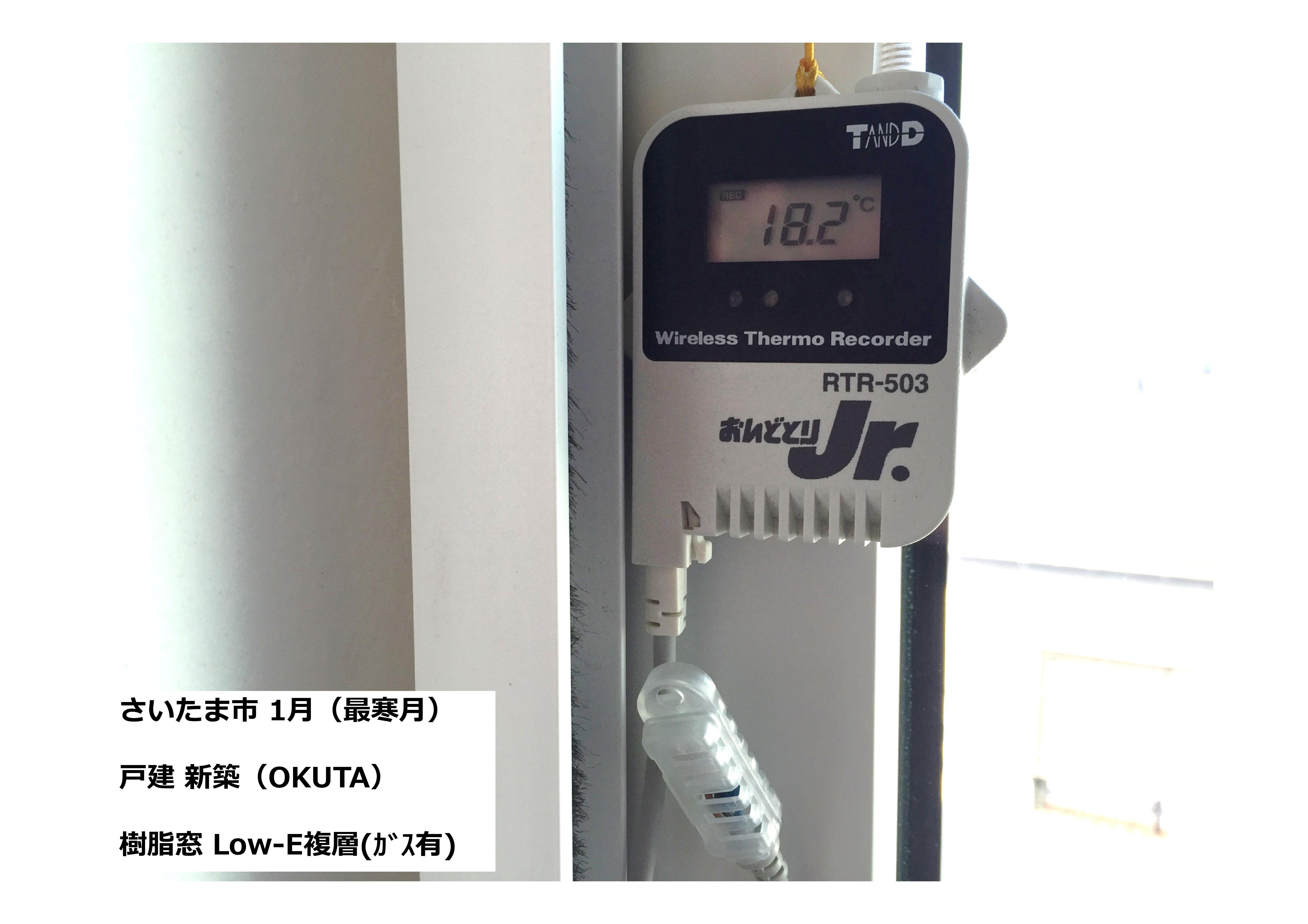

こちらはLOHASTAhome（OKUTA新築）の実測ですが

一番寒い1月の、北側洗面所、最も冷えるサッシ際の温度です。

これだけ温度がキープ出来れば、快適に暮らすことができます。

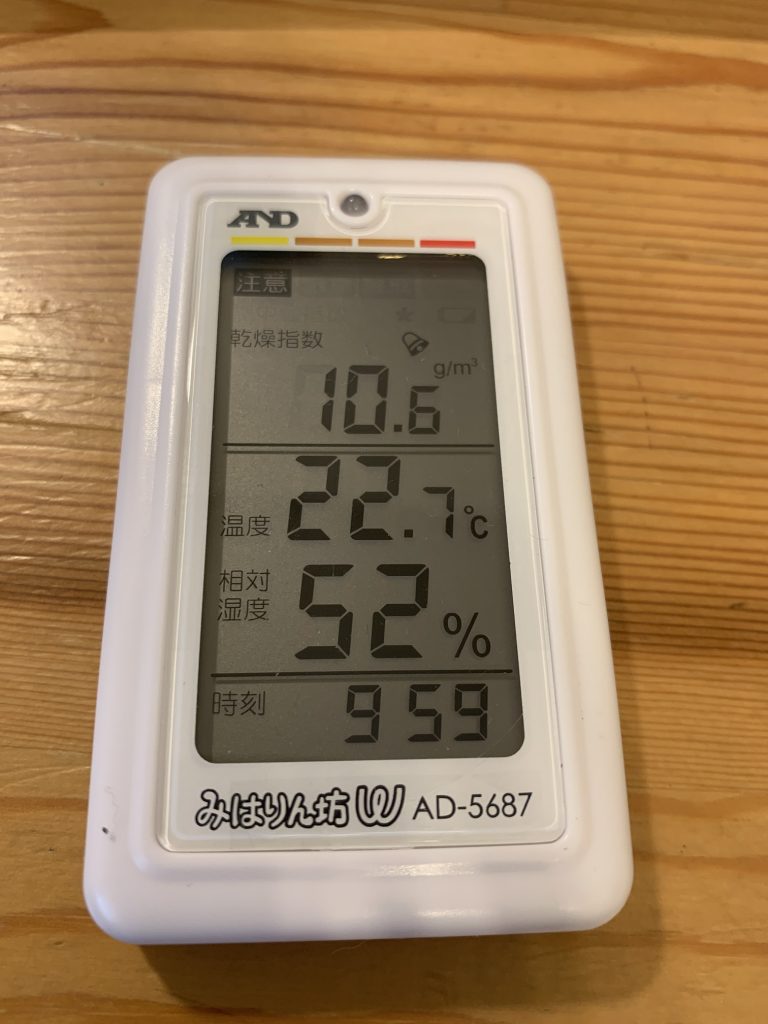

私の持っている絶対湿度の出る温湿度計の取扱説明書には

絶対湿度11.1g/m3 以上でインフルエンザ流行予測のリスクから外れるようです

（財団法人宮城県地域医療情報センターHP内の資料とのこと）

これらから、快適な温湿度に持って行くには、やはり窓改修が絶対のポイントになります。

最もコストパフォーマンスが良いのはインナーサッシ（内窓）なので

OKUTAではこれを提案することがとても多いのです。
