こんにちは！



前回に引き続き、今日も「結露」に関して、

ご説明したいと思います！



…と「結露」に関する話の前に、

まずは空気について簡単に！



そもそも空気とは、何でしょうか？

そう聞かれても「はて？」となってしまうと思います…

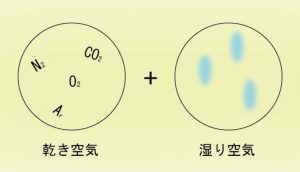

空気とは、

「乾き空気」+「水蒸気」から成り立つ「湿り空気」

のことです。


（酸素、二酸化炭素、アルゴン、窒素等の気体が含まれます）



空調において、空気の状態を知るために、

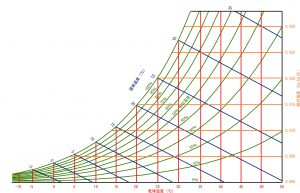

「湿り空気線図」というグラフがあります。




↑↑↑ こちらの画像が「湿り空気線図」です。



「湿り空気線図」では、以下のものを指標に、

空気の状態を確認できます。



➀ 乾球温度（赤の縦線）

② 湿球温度（青の斜線）

③ 相対湿度（緑の曲線）

④ 絶対湿度（オレンジの横線）

※他「エンタルピー」「顕熱比」といったものも

ありますがここでは割愛致します。





【➀ 乾球温度・② 湿球温度】

乾湿球温度計という器具で、測定します。

乾球温度は「気温」をのことを指します。

一方、湿球温度は、湿球温度計の球部を水で濡らしたガーゼで

包み、ガーゼに含まれる水が蒸発する時の温度のことです。

※液体は蒸発する時に周囲から熱を奪う「気化熱」

を引き起こしますが、これにより周囲のものは温度が下がります。

空気が乾燥しているほど、水は多く蒸発するため、気化熱による

湿球部周囲の温度低下が大きくなります。

乾球温度計と湿球温度計の温度差が大きいほど、

空気は乾燥している状態と言えます。





【③ 相対湿度】

私たちが知る「湿度」のことを指します。

相対湿度とは、

「水蒸気量」/「空気中の飽和水蒸気量」×100[％]

で求められます。

※「空気中の飽和水蒸気量」は、

ある温度の空気が含むことの出来る水蒸気量の最大値です。

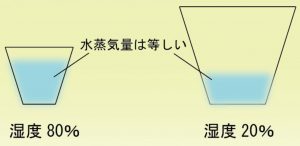

画像のイメージ図を参考にしてみてください。

容器の大きさそのものを、空気中の飽和水蒸気量とし、

含まれる水の量は等しいとします。

小さい容器に含められる水の量は当然小さいですが、

大きい容器にはたくさん含めることが出来ます。

容器に満タンに水を含めた場合に対し、

実際に含まれる水の量、

これが相対湿度になります。

この空気中の飽和水蒸気量は、空気の温度により変化し

温度が高くなるにつれて、大きくなっていきます。

（イメージ図だと容器がどんどん大きくなります）





【④ 絶対湿度】

乾き空気1ｋｇに対し、または1㎥に対し含まれる水蒸気の量であり、

質量、あるいは容積で表されるものです。



これらの指標を基に空気の乾燥状態などを把握します。



以前私のブログ

（https://www.okuta.com/blog/e038/219）

で「露点温度」という言葉を挙げましたが、

これは、③ 相対湿度が100％になるときの温度（➀ 乾球温度）のことです。



これが結露の発生について欠かせないポイントになります。



次回、この露点温度と結露の関係について、

ご紹介致します！
